Topic de Présentation
des Tableaux de Bord
Pour Sim Cockpit

Postez ici les trouvailles que vous faites sur Internet pour les compteurs et tableaux de bord que ce soit des créations d'une société professionelle ou des créations réalisées par des Fans de simulations

N'hésitez pas à poster vos créations

[GotiKGotcha]

Frex GP

- FrexGP SimConMETER



Lien vers le site FREX

Voici les compatibilités avec les jeux

SimConMETER 2006.05.30 SimConBASE Driver ver.2.0.1

- Game -____Tachometer__Speed__Gear__OilTemp__Watertemp__FuelPressure__FuelRemaining
GPL___________O________O_____O______O________O__________O___________-
NR2003________O________O_____O______O________O__________-____________-
GTR___________O________O_____O______-_________-__________-____________O
GTLegends_____O________O_____O______-_________-__________-____________O
rFactor________O________O_____O______-_________-__________-____________O
LFS___________O________O_____O_______________________________________O


¥49.800 = ~310euros


- FrexGP Simcon Base (nécessaire au fonctionnement)


¥24.800 = ~152euros

Frex GP Online Shop

[GotiKGotcha]

Beta Innovations

Compatible avec:
rFactor, LFS, GTR, GTR2, GTL et RACE

Comment monter son Tableau de Bord avec BetaInnovations:

1°) Recherche d'un Compteur de Voiture

Les aiguilles du compteur doivent fonctionner avec des "Air cores" (?)
Il semblerait que la plupart des compteurs de voitures fonctionnent ainsi.

Voici un type de "Air cores"


Air-Core Movements is an in depth description of the mechanism used in a great many automotive and marine tachometers, speedometers and fuel gauges. This is a simple, robust movement that can swing the needle in a number of different simulated A/C instruments. The chapter covers the capabilities and limitations of the movement, as well as, describing methods of electrically driving it.

Les "Air Cores Movements" sont ceux qu'il faut privilégier si j'ai bien compris ?
On peut trouver les informations sur d'autres "Air cores" sur ce SiteWeb:
Mike's Flight Deck Books


2°) Achat des cartes

- Plasma-Lite V2


$129 CAD = ~86euros

- NITRO Expansion card


$119 CAD = ~83euros

- AC305A (x le nombre de compteurs en "Air cores" (8 Max))


$38 CAD = ~25euros (pièce)

- AC305ACM (x le nombre de compteurs sans "Air cores" (8 Max))


$62 CAD = ~41euros (pièce)


3°) Les options possibles

- Shifter display (Afficheur des rapports de boite)


$36 CAD = ~24euros (trois couleurs possible)

- Afficheur LCD


$45 CAD = ~30euros (en Bleu ou Vert)

- 20 Segment LED Bar Graph


$36 CAD = ~25euros

BetaInnovations Online Shop

[GotiKGotcha]

Leo Bodnar

Using Real Car Instruments for PC Games

Leo Bodnar a réussi a faire fonctionner un compteur d'AUDI A3.

Il explique que les aiguilles, et presque tous les voyants, fonctionnent.

Voici une vidéo [avi]

Il a réussi tout ça sans même démonter le compteur.
Il a utilisé ceci:

Precision Joystick Controller BU0836


$34.99 = ~26euros

Et un petit plugin qu'il a fait pour extraire les informations de rFactor.
Par contre il n'y a aucun lien pour télécharger ce soft alors je lui ai envoyé un mail pour savoir si il acceptait de donner un coup de main en programmation si on achète un Controller

[Tonton Oliv']

Compteur d'A3 , ça te fait penser à rien Pépé et Papa Niko la TT c'était très proche?

[GotiKGotcha]

Coucou les 2F2F

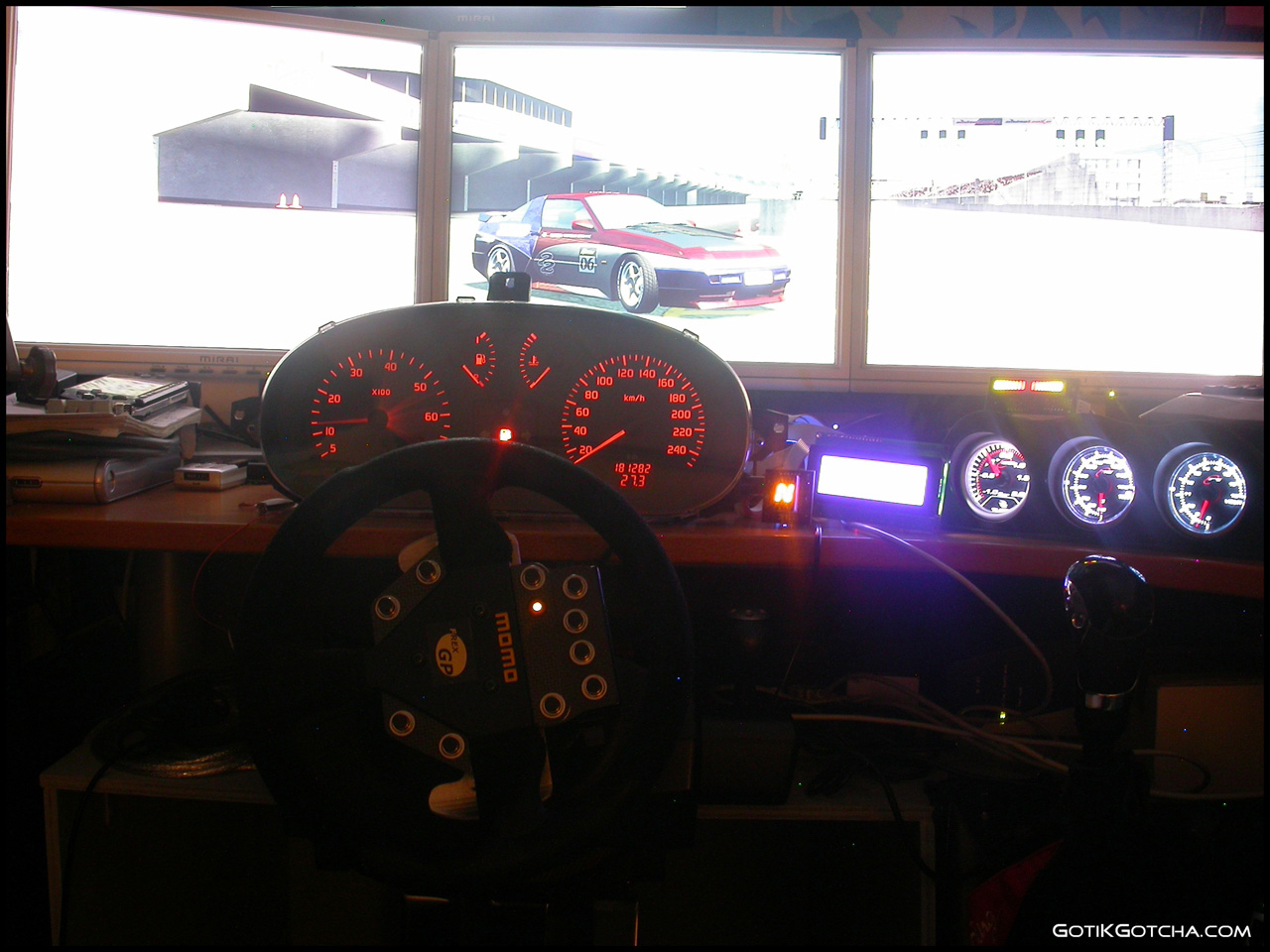

J'ai fait une petite vidéo de mon Compteur en cours d'installation
Au moment de la vidéo la jauge d'essence et de température d'eau ne fonctionnaient pas bien.
Maintenant tout fonctionne Nikel
Il y a juste la jauge d'essence qui Lag un peu mais je suis sur l'affaire

[Pépé Sun']

Got' c'est terrible...
Là on peut le dire c'est de la simu de chez simu avec un matos pareil

Et comme je vois, si je ne me trompe pas, c'est bien le compteur d'une A3 , tu a réussi a trouver les plans




A Pluche

[GotiKGotcha]

Hihi

Euhh .... là non
C'est encore le compteur de Clio
Je n'ai pas encore réussi à passer outre tous les messages d'erreurs du Compteur d'AUDI
L'Ordinateur de Bord est coriace le bougre

[Tonton Oliv']

Trop fort ce Got!

Vivement que je me fasse mon simulateur dans ma future maison.

[GotiKGotcha]

Tiens nous au courant Oliv'

Et si ça t'intéresse je pourrais t'aider à te faire la même chose

[Pleym]

Impressionnant ton poste de pilotage
J'ai même la honte avec mon bete g25 et ecran 19'

C'est des manomètres de pressions les compteurs à droite? (éclairage bleu/blanc)

[GotiKGotcha]

A droite il y a une jauge de turbo(pas encore fonctionnelle), une jauge de temperature d'huile et un voltmetre

[Pleym]

Hehe ca me rassure je vois que je ne suis pas le seul à rater mes passages de vitesses (vers 5min dans ta vidéo, quand tu débraye pas assez et que la vitesse saute )

Encore une fois superbe matosse, je suis sur le cul

[Kevin]

J'ai même la honte avec mon bete g25 et ecran 19'

Moi pareil

Trop la classe le Got'

[GotiKGotcha]

Merci

Hehe ca me rassure je vois que je ne suis pas le seul à rater mes passages de vitesses (vers 5min dans ta vidéo, quand tu débraye pas assez et que la vitesse saute )

Je plaide Coupable

[Florent]

Woua j'veux la méme chose, c'est trop fort!!

[Florent]

Et sinon Got' tu pourrais donner quelques infos concernant la fabrication?
Le prix de revien aussi steplé.
Si c'est pas trop chaud j'attaque!!

Merci, A+

[GotiKGotcha]

1°) Le Compteur

Achat d'un compteur.
Il faut qu'il soit assez récent pour que le compteur kilométrique ne soit pas à câble mais à signal électrique
Un petit conseil, il vaut mieux éviter les compteurs avec Ordinateur de Bord intégré

Tu peux en trouver de 50€ à 200€
Je peux également te conseiller de regarder du côté de eBay.de. Cependant tous les Allemands n'acceptent pas le Payement par PayPal
Donc faut bien vérifier ça et si ils envoient en France


2°) Le Matériel

Achat des cartes suivantes:

Nitro-SLG USB Module

~57,52€

SPI2FREQ Module

~15€ x (le nombre de jauges que tu as)

Câble USB
~3,64€


Modules supplémentaires optionnels selon tes goûts et envies:

Shifter display

~24€

Afficheur LCD

~30€

20 Segment LED Bar Graph

~23€

Je ne suis pas sûr des prix, ce sont ceux que j'avais noté l'année dernière, certains ont dû un peu baisser depuis
Tout est disponible dans le Beta Innovations Online Store
(Cependant il est en ce moment fermé pour travaux mais reviendra très vite )


3°) Le Montage

Avec des PDF très clairs et illustrés, le montage est à porté d'un enfant de 10 ans
Tu as juste à brancher des fils sur les fiches correspondantes. Un peu comme un puzzle de 4 pièces mais version électronique
Le programme RSIM gère toutes les Simus et se configure en un rien de temps.


4°) Connexion du Compteur

Là par contre ça peut s'avérer compliqué si tu ne trouve pas la correspondance des connecteurs derrière le compteur.
Mais Google fourmille d'informations de ce genre et tu finis toujours par trouver

Une fois les connecteurs identifiés, il te suffit de brancher un fil dessus et de le conduire vers un module SPI2FREQ.
Tu configure la Position minimale et maximale de l'aiguille et le tour est joué


5°) Aide

Je suis toujours partant pour aider quelqu'un à se monter un Sim-Cockpit
Leo Lacava (Monsieur Beta Innovations) pourra t'apporter toute l'aide dont tu pourrais avoir besoin sur son Forum.


Voilà, tu sais à peu près tout

Tiens nous au courant

[Florent]

Pour le module SPI2FREQ , donc c'est 15€ pour une jauge, donc il en a au minimum 2 compteur + compte tours, ou c'est juste pour la jauge essence?

Donc en gros faut compter 200 €.

Sinon aller voir à la casse peut étre pour le compteur.

merci pour ces infos.

[GotiKGotcha]

Oui c'est un SPI2FREQ par aiguille
Donc en général 4: Compte-Tour, Vitesse, Essence et Température
